FILTROPRESSE

  SCHEDA TECNICA

La filtropressa con tele e piastre concamerate e utilizzata per la separazione dei corpi solidi da: torbide di processo, impianti di depurazione acque industriali e civili, bagni galvanici, acque provenienti da lavorazione di inerti, da taglio del marmo e del granito, acque di raffreddamento dei processi industriali, depurazione di prodotti chimici di recupero, disidratazione di torte provenienti dal recupero di materiali preziosi, produzione di cloruro ferrico, recupero del cromo, decolorazione, etc..

I filtropressa possono essere forniti delle seguenti versioni:

VERSIONE "QUICK DRY"

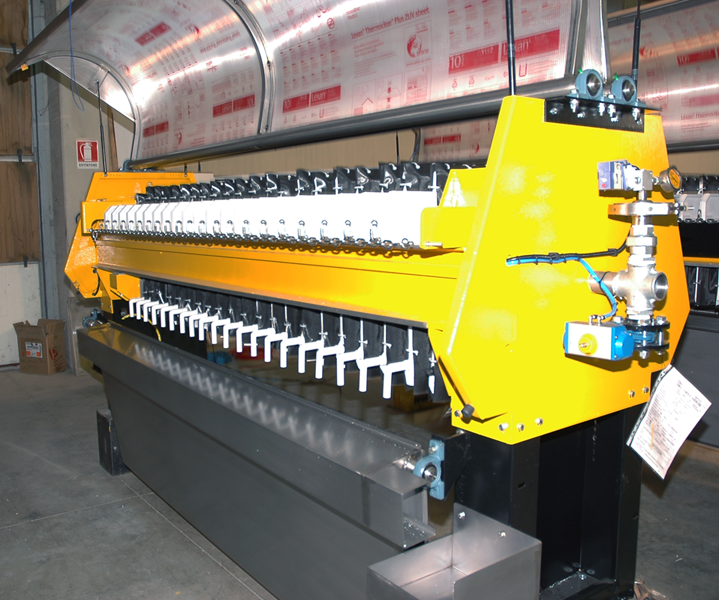

Spostamento piastre filtranti manuale. Il filtro pressa è una macchina particolarmente indicata per effettuare filtrazioni di torbide in pressione e ottenere un fango pressato molto compatto, ricco di materiale solido.
Il filtro QUICK DRY è una macchina di tipo standard, da essa derivano tutti gli altri modelli, anche i più evoluti. La struttura è realizzata in carpenteria di acciaio ed è corredata da tutta la strumentazione necessaria per controllare la filtrazione. L'alimentazione del fango è generalmente in posizione centrale, mentre lo scarico del filtrato può essere effettuato sia in canale aperto che in collettore chiuso. La grandezza macchina 320 è disponibile nella versione HMD, mentre la grandezza 400 è realizzata nelle versioni HMD e HD. Queste si differenziano per la chiusura del pacco filtrante. La HMD ha un dispositivo di chiusura con azionamento manuale e con sistema di bloccaggio a vite. La versione HD, invece, utilizza un sistema di chiusura idraulico con reintegro automatico della pressione di chiusura.

VERSIONE "SIMULTANEOUS"
Apertura piastre filtrante simultanea automatica con scuotimento piastre automatico programmabile. Funzionamento con cicli automatici consecutivi.

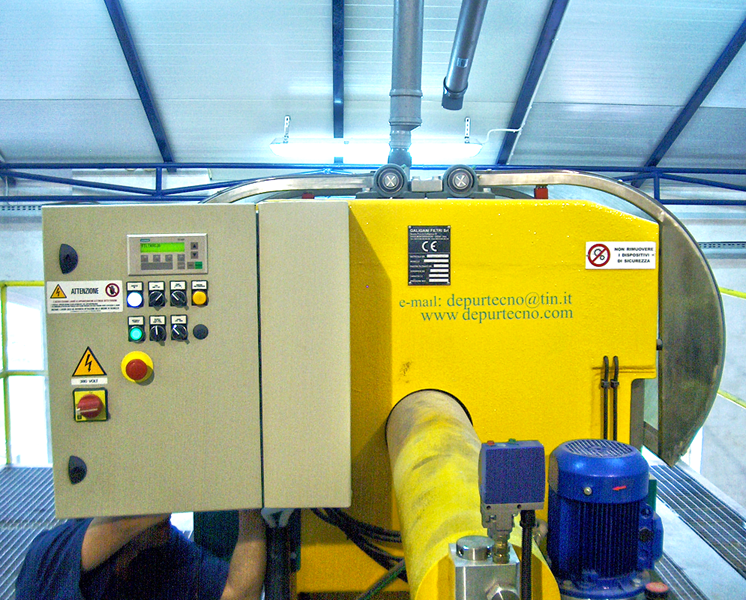

Il filtro pressa SIMULTANEOUS è una macchina completamente automatica e programmabile con apertura contemporanea di tutti gli elementi filtranti e con scarico automatico del fanghi pressati. In grado di compiere cicli di lavorazione rapidi, può effettuare fino a 7/8 filtrazioni per ogni ora di lavoro. Il sistema di scuotimento simultaneo delle piastre garantisce il rapido e sicuro distacco dei fanghi dalle tele. La struttura del SIMULTANEOUS è costruita in acciaio elettrosaldato ed il sistema di apertura e chiusura è di tipo oleodinamico veloce. La valvola di blocco idraulico, montata direttamete sul cilindro, garantisce da aperture accidentali e da rottura di tubi flessibili. Vasca ruotante: realizzata in acciaio inox, consente di contenere il gocciolio che si forma durante la filtrazione. Valcola automatica di scarico pressione: viene montata per evitare il rischio di spruzzi alla fine di ogni filtrazione, quando la pompa di alimentazione è di tipo volumetrico. Elementi filtranti: sono in polipropilene; le tele sono di tipo speciale, selezionate secondo la filtrazione da effettuare. Impianto elettrico: costruito a norme CEI con materiali di alta qualità, è dotato di PLC per la gestione automatica del funzionamento del filtro nelle varie fasi di lavoro e di scarico fanghi. Alimentazione: il sistema di alimentazione è costituito, a seconda dei casi, da pompa pneumatica a membrana, oppure da pompa centrifuga o da pompa a pistone.

VERSIONE "MATCHLESS"
Apertura piastra a piastra automatica, con scuotimento programmabile per il distacco delle torte. Funzionamento con cicli automatici consecutivi.
il filtro pressa MATCHLESS è una macchina a funzionamento completamente automatico, particolarmente indicato per filtrazioni di media-lunga durata con notevoli quantitativi di solido da separare. Può essere una macchina di processo oppure una macchina da impianto di depurazione. Derivato dal nostro modello "QUICK DRY" nella versione HD, il filtro "MATCHLESS" viene propostro nei modelli compresi tra il 600/20 e il 1500/140. Il filtro "MATCHLESS" può essere corredato da elementi filtranti in polipropilene con scarico del filtrato sia in canale inox aperto, sia con sistema a collettori interni; oppure può essere corredato di piastre a membrana per una migliore disidratazione delle torte. In ogni caso si tratta di una macchina a funzionamento completamente automatico gestita da un PLC Siemens che permette di operare con filtrazioni consecutive (dove il distacco delle torte della tela è sicuro) e con un originale dispositivo di scuotimento programmabile di ogni piastra filtrante che facilita notevolmente il distacco delle torte dalle tele filtranti. Tutte le macchine hanno la parte attiva completamente protetta e accessibile con porte scorrevoli interbloccate; come pure la movimentazione automatica degli elementi filtranti e le parti in movimento. La valvola di blocco idraulico montata direttamente sul cilindro garantisce da aperture accidentali e da rottura di tubi flessibili. Una valvola automatica di scarico pressione viene montata per evitare rischio di spruzzi alla fine di ogni filtrazione, quando la pompa di alimentazione è di tipo volumetrico.
